Pièces détachées de remorque, repérées une par une
Essieux, moyeux, freins, timons, feux : cliquez un repère, la pièce s'ouvre avec ses cotes, ses compatibilités et sa référence chez chaque fabricant.
Pièces détachées de remorque, zone par zone
Chaque zone de la remorque a ses familles, et chaque famille se filtre par les cotes que vous pouvez mesurer.
Prise de remorque 7 et 13 broches : le branchement fil par fil
Broche 3, la masse : si elle manque, plus aucun feu ne s'allume. Broche 6, les stops. Sur une 13 broches, la 8 alimente le feu de recul et la 9 le + 12 V permanent d'une caravane.
Roue jockey de remorque : choisir sa charge et son tube
La flèche porte 4 à 10 % du poids de la remorque chargée. Pour 750 kg, c'est 30 à 75 kg sur la roue jockey ; un porte-bateau de 1 500 kg monte vite à 150 kg.
- 1Tube de 48 mm : remorques bagagères jusqu'à 750 kg.
- 2Tube de 60 mm : remorques freinées, caravanes.
- 3Tube de 70 mm : porte-voitures, plateaux lourds.
Moyeu, tambour, roulements : mesurer avant de commander
Trois cotes identifient un moyeu sans erreur : le perçage de la roue, le diamètre × largeur du frein frappé sur le tambour, et la référence gravée sur la bague du roulement.
- 1Compter les goujons, mesurer l'entraxe.
- 2Lire le Ø × largeur sur le tambour : 200 × 50, 250 × 40…
- 3Relever la référence du roulement : 30205, 32008…
Pièces AL-KO, Knott, BPW, WAP et les autres fabricants
Vues éclatées des freins, essieux et têtes d'attelage
Les planches des fabricants, avec chaque repère relié à sa référence. Le moyen le plus sûr de nommer une pièce dont on ignore le nom.
Frein de roue 300 × 80 mécanique — Knott 30-4304 (roulements à rouleaux coniques)
Frein de roue 300 × 60 hydraulique — Knott 30-4302 (roulements à rouleaux coniques), rattrapage automatique, ABS
Commande de freinage Knott KRV7,5-C — exécution GF

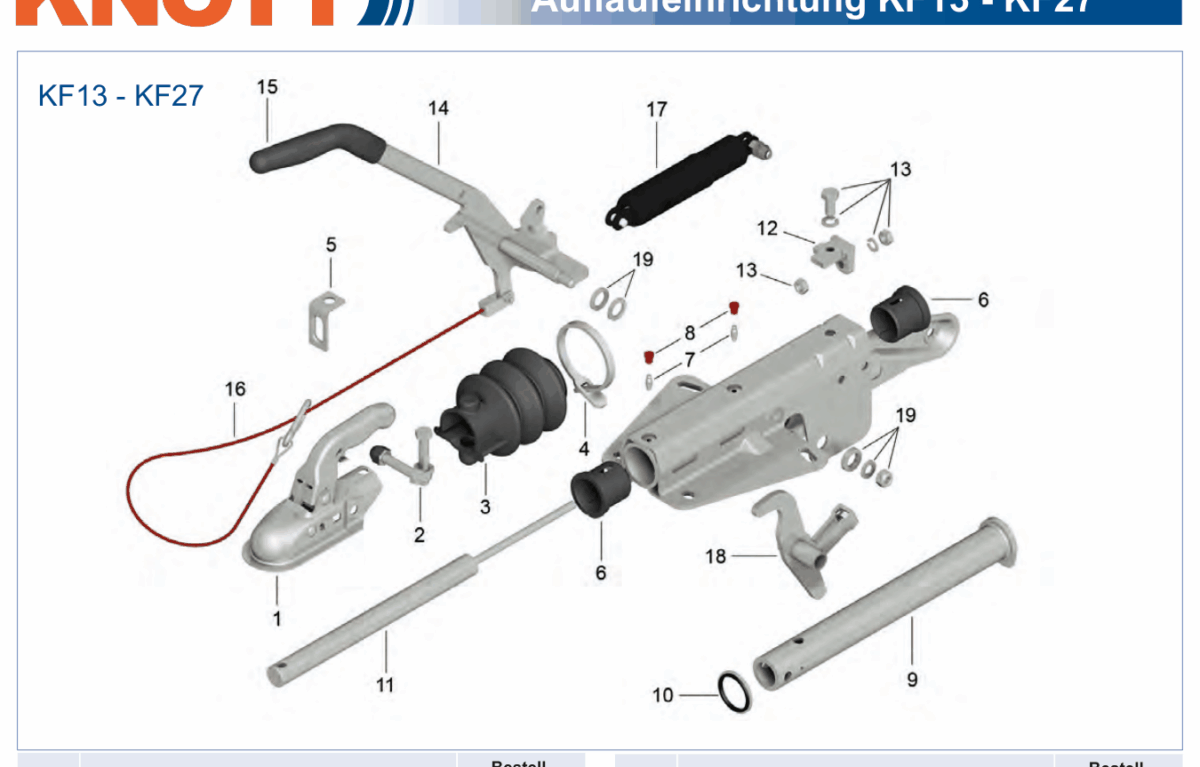

Commande de freinage Knott KF
Commande de freinage BPW AK 1308 réglable en hauteur, timon ZVKR/ZVDR 1300

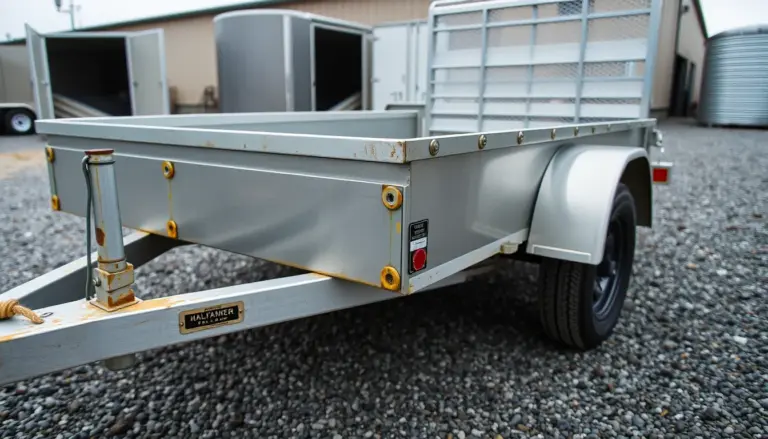

Commande de freinage AL-KO 252 VB/2, réglage parallèle réf. 811355Pièces pour remorque Lider, Erdé, Trigano, Saris…
Partez de votre remorque : marque, puis modèle. Vous voyez les pièces montées d'origine, du cabochon de feu à la bâche.
Toutes les marques de remorquesGuides de réparation de remorque

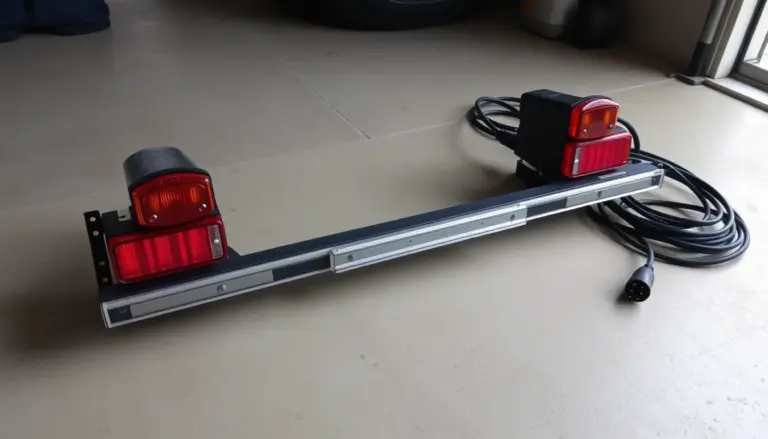

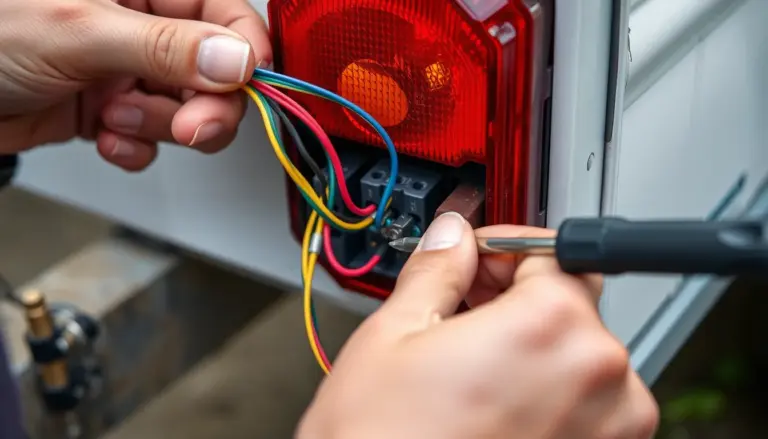

Branchement des feux arrière de remorque : 7 fils, zéro erreur
Sur une prise 7 broches, chaque conducteur commande une fonction précise : une inversion suffit pour rendre un clignotant muet ou allumer le.
Sandrine Mabileau

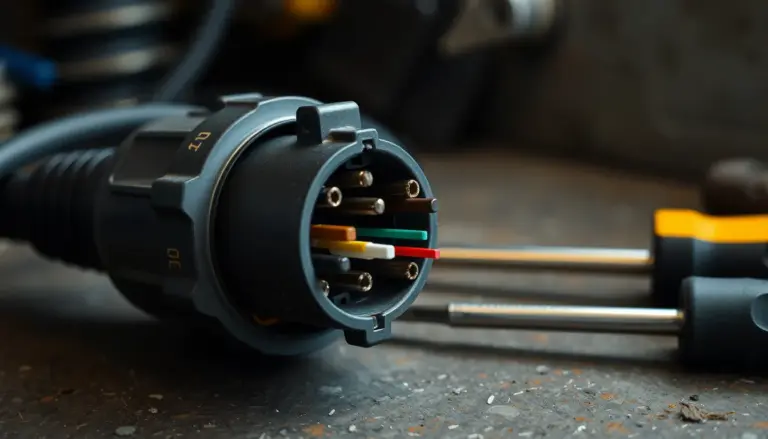

Prise remorque 7 broches : le schéma de câblage couleur par couleur
Une prise 7 broches réunit six circuits d’éclairage et une masse dans un connecteur 12 V. Un seul fil oxydé suffit pourtant à…
Sandrine Mabileau

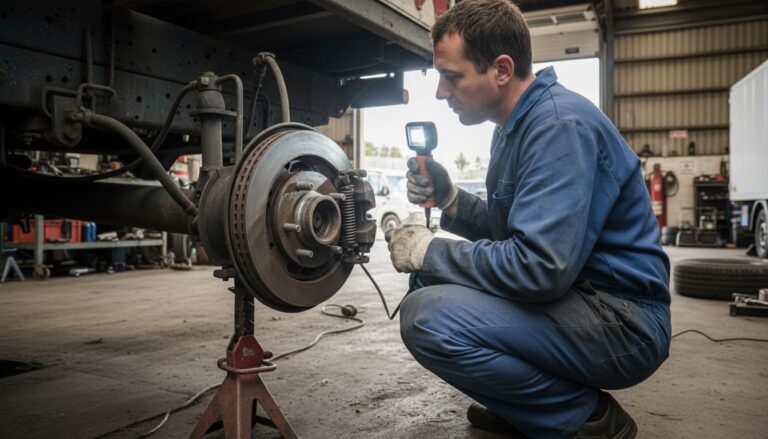

Frein de remorque bloqué en marche arrière : 5 causes à vérifier
En vingt-cinq ans d’atelier, j’ai constaté qu’un blocage de frein de remorque en marche arrière se localise souvent avec 5 contrôles menés…
Gaël PerrichonCommander une pièce de remorque : délais, retours, références
- Livraison offerte en France dès 99 € ; expédition aussi en Belgique, au Luxembourg et à Monaco
- Retour sous 14 jours d'une pièce non montée
- Vérification de la référence sur photo, avant commande
Ma pièce n'a plus de référence lisible : comment la retrouver ?
Mesurez-la (perçage, diamètre, longueur), photographiez-la en place et envoyez-nous les photos. Avec la plaque de l'essieu ou de la commande de freinage, la référence se retrouve presque toujours.
Les pièces AL-KO et Knott sont-elles interchangeables ?
Certaines oui, à l'identique (roulements normalisés, ampoules, prises) ; d'autres non (mâchoires, câbles, amortisseurs de tête). Chaque fiche indique les équivalences et leur niveau : identique, compatible, ou avec adaptation.
Puis-je retourner une pièce qui ne convient pas ?
Oui, sous 14 jours, si elle n'a pas été montée et revient dans son emballage. Une pièce commandée après vérification sur photo et qui ne convient pas est reprise à nos frais.
Faut-il changer les mâchoires des deux côtés ?
Oui. Sur un même essieu, les quatre mâchoires se changent ensemble : un freinage déséquilibré tire la remorque d'un côté.
